商 标
|
型 号
|
|
DHD/Q
|

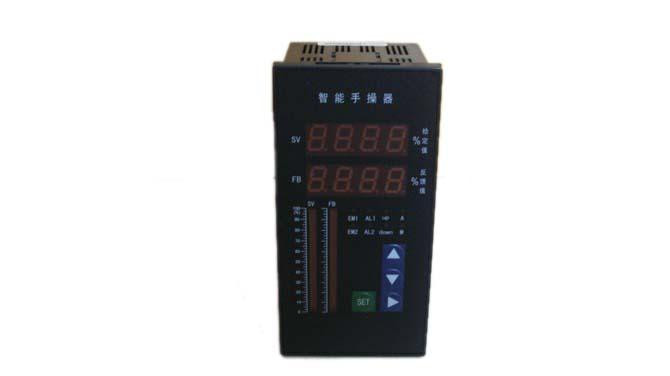

XD/NS 835、XD735、XD935、XD/XS435 、XTD/XTS835系列
|
|
输入信号
|
热 电 偶： K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。
热 电 阻：Pt100、Pt100.1、Cu50；引线电阻补偿范围≤15Ω。
远传电阻：30～350Ω(远传压力表)
直流电压：0～5V、1～5V；
直流电流：0～10mA、4～20mA。
输入阻抗：电流信号Ri≥250Ω,电压信号Ri≥250KΩ。
|
|
输出信号
|
模拟量输出：DC 0～10mA输出(负载电阻≤750Ω)
DC 4～20mA输出(负载电阻≤500Ω)
DC 0～5V输出(负载电阻≥250KΩ)
DC 1～5V输出(负载电阻≥250KΩ)
开关量输出：继电器控制输出--继电器ON/OFF带回差。AC220V/3A，DC24V/6A (阻性负载)
可控硅控制输出─SCR(可控硅过零触发脉冲)输出，光电隔离，400V/0.5A
固态继电器控制输出─SSR(固态继电器控制信号)输出，光电隔离，6～24V/30mA
双向可控硅无触点开关输出─SOT输出，光电隔离，400V/7A
通讯输出：接口方式--标准串行双向通讯接口：光电隔离，RS-485，RS-232C等
波特率─1200～9600bps 内部自由设定
通讯协议─采有标准MODBUS RTU通讯协议
馈电输出：DC24±1V，负载电流≤30mA
|
|
特 性
|
测量精度：±0.5%FS±1字或0.2%FS±1字
分 辨 率：±1字
测量范围：-1999～9999字
显示方式：-1999～9999字测量值显示
-1999～9999字设定值显示
-1999～9999字控制目标值显示
0～100%输出量显示
双LED+双光柱显示 发光二极管工作状态显示
温度补偿：0～50℃数字式温度自动补偿
参数设定：·面板轻触式按键数字设定
·参数设定值断电后保存
·参数设定值密码锁定
保护方式：·输入回路断线报警(热电偶或电阻输入时)，继电器输出状态LED指示
·输入超/欠量程报警
·电源欠压自动复位
·工作异常自动复位(Watch Dog)
|
|
使用环境
|
环境温度：0～50℃
相对湿度：≤85%RH ·避免强腐蚀性气体
供电电压：常规型 AC220V %(50Hz±2Hz线性电源)
特殊型 AC90V～265V-开关电源
DC24V±2V-开关电源
功 耗：≤5W(AC220V线性电源供电)
≤4W(AC90～265V开关电源供电)
≤4W(DC24V开关电源供电)
|
单位：mm
单位：mm
